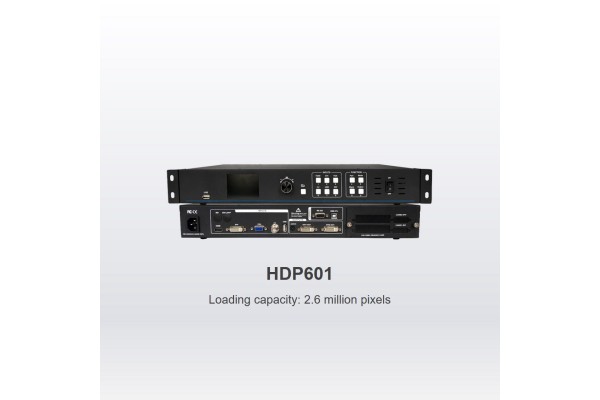

Відеопроцесор HDP601

Опис HDP601

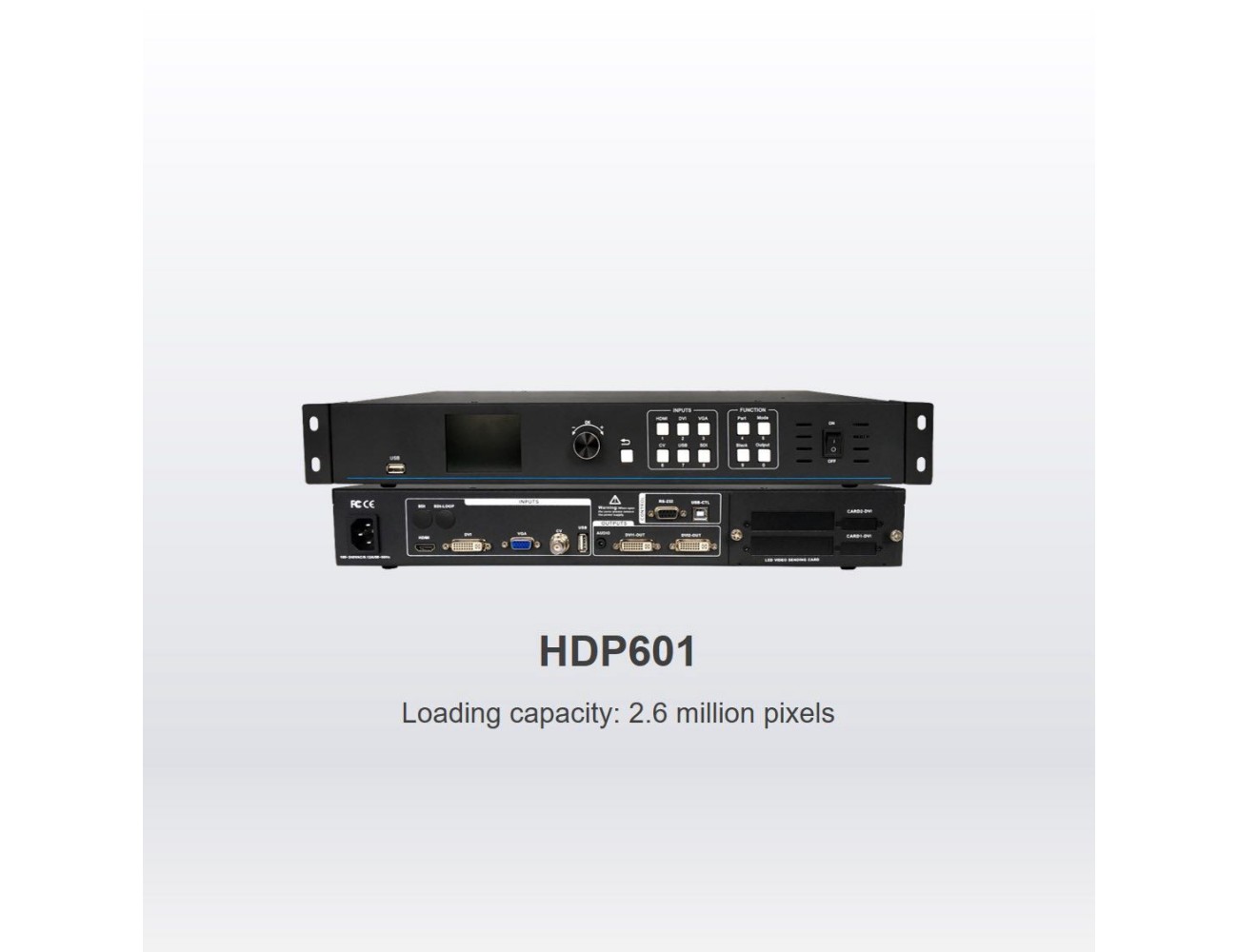

HDP601 — це професійний відеопроцесор для керування LED-екранами. Його основна функція полягає в обробці відеосигналу та передачі його на світлодіодний дисплей із високою точністю та якістю. Максимальна завантажувальна здатність пристрою становить 2,6 мільйона пікселів.

Основні елементи та порти пристрою:

Передня панель:

 1. Екран управління:

Невеликий дисплей для відображення поточних параметрів роботи та статусу пристрою.

 2. Кнопки INPUTS:

Дозволяють вибирати джерело вхідного сигналу (VGA, DVI, HDMI).

 3. Кнопки FUNCTION:

Використовуються для доступу до додаткових функцій та налаштувань.

 4. Кнопка живлення:

Для вмикання та вимикання пристрою.

 5. Енкодер (обертова ручка):

Дозволяє переміщатися по меню налаштувань та змінювати параметри.

Задня панель:

 1. Живлення:

Вхід живлення через стандартний мережевий роз’єм (AC Input).

 2. VGA-вхід:

Підключення джерел аналогового відеосигналу, таких як ПК або старі мультимедійні пристрої.

 3. DVI-входи (2 порти):

Використовуються для прийому цифрового відеосигналу від комп’ютерів або інших пристроїв.

 4. HDMI-вхід:

Підтримує цифровий відеосигнал високої роздільної здатності.

 5. DVI-вихід:

Для передачі обробленого сигналу на зовнішні пристрої.

 6. CARD OUT (LAN-порти):

Ці порти призначені для передачі даних на LED-екрани через приймальні карти.

 7. USB-порт:

Для оновлення прошивки та налаштування пристрою через ПК.

 8. BACKUP (Резервний роз’єм):

Забезпечує підключення до резервного джерела сигналу для підвищення надійності.

Переваги:

 • Обробка до 2,6 мільйона пікселів, що підходить для екранів високої роздільної здатності.

 • Підтримка багатьох вхідних інтерфейсів, включаючи VGA, DVI та HDMI.

 • Просте управління через кнопки та дисплей на передній панелі.

HDP601 — це універсальний пристрій для професійного використання з LED-екранами, який забезпечує високу гнучкість у підключенні та налаштуванні.
